气动球阀

气动卫生级三通球阀

产品简介

气动卫生级三通球阀 产品说明阀门型号:Q684F,Q685F通径规格:DN15~DN102结构形式:三通L型,三通T型连接方式:卡箍快装阀体材料:不锈钢304、

产品型号:
浏览次数:
详细介绍在线留言
  • 气动卫生级三通球阀 产品说明

美彩国际阀门型号:Q684F,Q685F

通径规格:DN15~DN102

美彩国际结构形式:三通L型,三通T型

连接方式:卡箍快装

阀体材料:不锈钢304、不锈钢316、不锈钢316L

公称压力:PN10,PN16

适用温度:≤180℃

美彩国际应用范围:酒类、饮料、制药、食品加工、生化工业等


  • 气动卫生级三通球阀 设计标准

设计制造

GBT/12238

结构长度

Gb12221

压力温度

GB/T13927

试验检验

GB13927


  • 气动卫生级三通球阀 性能参数


阀体形式

三通式

公称通径

DN15~100mm

公称压力

PN1.0 MPa

连接形式

美彩国际快装式(卡箍式)、焊接式、螺纹式

适用温度

PTFE≤150℃

适用介质

美彩国际啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等

产品特点

安全卫生,密封好、使用寿命长



  • 气动卫生级三通球阀 外形尺寸

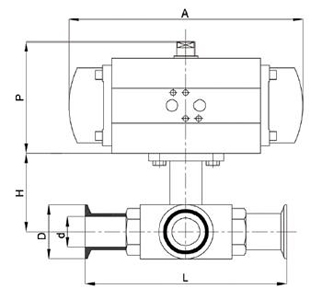

气动卫生级三通球阀(图1)

规格

A

B

H1

W1

L

重量KG

气动执行器规格

c19

50.5

15

172

147

108

2.23

AT52

c25

50.5

20

172

147

120

2.4

AT52

c32

50.5

25

178

147

128

2.53

AT52

c38

50.5

32

218

168

144

3.72

AT63

c51

64

40

228

168

168

4.8

AT63

c63

77

50

260

210

180

6.5

AT83

c76

91

65

300

262

220

11.6

AT92

c89

106

80

335

265

244

15.6

AT105

c102

119

90

395

300

270

21

AT125
