美彩国际Q641F46气动衬氟法兰球阀

产品简介

Q641F46气动衬氟法兰球阀产品型号产品型号：Q941F46公称通径：DN15-DN300公称压力：0.6MPa、1.0MPa、1.6MPa结构形式：两段式

产品型号：

浏览次数：

产品咨询 0510-83121633

product

产品展示

tel-phone

0510-83121633

查看全部

美彩国际News Center

新闻中心

详细介绍在线留言

Q641F46气动衬氟法兰球阀产品型号

产品型号：Q941F46

公称通径：DN15-DN300

公称压力：0.6MPa、1.0MPa、1.6MPa

美彩国际结构形式：两段式阀体(全衬氟球体)

动作范围：0~90°

使用温度：聚四氟乙烯PTFE：-29℃~180℃

美彩国际适用介质：弱腐蚀性介质以及强酸强碱等

Q641F46气动衬氟法兰球阀产品特点

美彩国际1、采用氟塑料密封，具有高的化学稳定性，可以适用于任何强腐蚀性化学介质。

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。

美彩国际3、启闭件球体与阀杆铸锻为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性。

4、结构紧凑合理，阀体内腔控制小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字型PTFE填料组合，使阀门达到零泄漏。

Q641F46气动衬氟法兰球阀主要零件材质

零件名称	材料名称
阀体、阀盖	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球体	2Cr13+F46	304+F46	316+F46	316L+F46
阀杆	2Cr13+F46	304+F46	316+F46	316L+F46
阀座密封圈	PTFE、碳素纤维＋PTFE
密封填料	聚四氟乙烯填料

Q641F46气动衬氟法兰球阀性能参数

公称通径(mm)

100

125

150

200

250

300

公称压力(MPa)

PN1.0、1.6MPa

泄漏量

软密封：零泄漏

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

美彩国际"O"型球形阀芯

密封填料

聚四氟乙烯(PTFE)

连接形式

法兰

可调范围

DN15-65

DN80-300

250:1

基本误差

美彩国际带定位器：小于全行程的±2%

死区

带定位器：小于全行程的2%

适用温度

密封面

PTFE≤150℃

配置执行机构

美彩国际AT、AW系列单双作用气动执行机构

控制方式

美彩国际开关两位控制、4-20mA模拟量控制

Q641F46气动衬氟法兰球阀外形尺寸

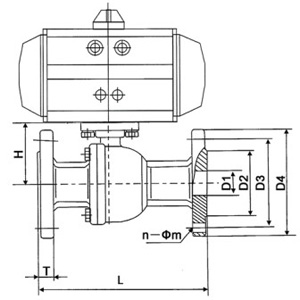

Q941F46气动衬氟法兰球阀(图1)

公称通径DN(mm)	主要尺寸			法兰尺寸
	主要尺寸			PN1.6MPa				PN2.5MPa
	L	H	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	140	95	65	46	4-14	95	65	46	4-14
20	140	191	140	105	75	45	4-14	105	75	56	4-14
25	150	193	140	115	85	65	4-14	115	85	65	4-14
32	165	212	164	140	100	76	4-18	140	100	76	4-18
40	180	217	164	150	110	84	4-18	150	110	84	4-18
50	200	260	190	165	125	99	4-18	165	125	99	4-18
65	220	293	210	185	145	118	4-18	185	145	118	8-18
80	250	323	247	200	160	132	8-18	200	160	132	8-18
100	280	382	276	220	180	156	8-18	235	190	156	8-22
125	320	468	348	250	210	184	8-18	270	220	184	8-26
150	360	510	378	285	240	211	8-22	300	250	211	8-26
200	400	655	524	340	295	266	12-22	360	310	274	12-26
250	630	/	/	405	355	319	12-26	425	370	330	12-30
300	750	/	/	460	410	370	12-26	485	430	389	16-30
