涡轮防结露蝶阀

产品简介

涡轮防结露蝶阀产品说明产品型号：D371X/F公称通径：DN40-DN300公称压力：1.0MPa用介质：水适用温度：0℃-120℃阀体材质：铝合金操

产品型号：

浏览次数：

产品咨询 0510-83121633

product

产品展示

tel-phone

美彩国际0510-83121633

查看全部

News Center

新闻中心

详细介绍在线留言

涡轮防结露蝶阀产品说明

美彩国际产品型号：D371X/F

公称通径：DN40-DN300

美彩国际公称压力：1.0MPa

美彩国际用介质：水

适用温度：0℃-120℃

阀体材质：铝合金

美彩国际操作方式：蜗轮

美彩国际防结露蝶阀特有的多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座，在保证良好的密封性能的同时，减少不必要的扭矩，加之不锈钢的蝶板和内件，从而延长阀门的使用寿命，具有很强的防锈和耐腐蚀功能。

涡轮防结露蝶阀特点

1、超轻铝合金阀体，扭矩小，使用安装方便，杜绝锈蚀。
2、优异持久的密封性能。
3、扭矩减小实现了驱动装置的轻量化和小型化。
4、独有的阀杆密封环防止流体泄漏。
美彩国际5、不同材质的阀座，适应不同的工况，具有良好的防腐和密封性能。

涡轮防结露蝶阀设计标准

结构长度	JIS GB API
顶部法兰标准	标准ISO 5211
适用法兰规格	JIS ANSI GB

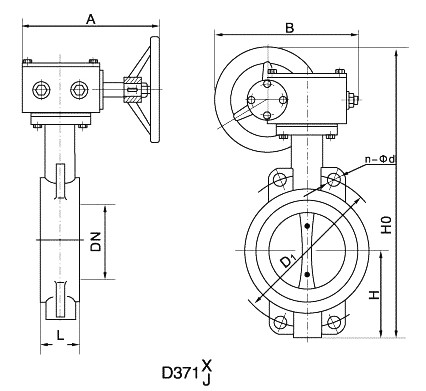

涡轮防结露蝶阀外形尺寸

涡轮防结露蝶阀(图1)

DN	d	L	H1	H2	H3	L1	L2	L3	S	D1
40	42	33	70	145	168	35	35	56	132	100
50	52	43	82	145	168	35	35	56	132	100
65	67	46	90	157	180	35	35	56	132	100
80	80	46	99	165	188	35	35	56	132	100
100	102	52	112	183	206	41	39	68	132	100
125	126	56	132	196	220	58	48	89	149	140
150	150	56	146	214	238	58	48	89	149	140
200	199	60	188	241	272	58	48	89	149	140
250	248	68	220	320	367	67	61	97	200	200
300	297	78	255	355	402	67	63	97	200	200
