美彩国际H12W螺纹立式止回阀
产品简介
美彩国际News Center
新闻中心美彩国际产品型号：H12W/H
公称通径：DN8-DN65
公称压力：1.6Mpa(200psi)
适用温度：-40℃～250℃
适用介质：水、油、气
阀体材质：不锈钢
连接方式：丝扣螺纹
设计标准 | 美彩国际ASME B16.34 |
壁厚标准 | 美彩国际ASME B16.34 |
螺纹标准 | ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1 |
检测标准 | MSS SP-110,EN 1226 |
| 公称压力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
| 强度试验压力 | PT | 2.4, 3.8, 6.0, 7.6 | |
| 低压气密封试验压力 | 0.6 | ||
| 高压气密封试验压力 | 2.0, 3.0, 4.8, 7.6 | ||
| 适用介质 | H12W-(16-64)C | H12W-(16-64)P | H12W-(16-64)R |
| 水、油品、汽 | 硝酸类 | 醋酸类 | |
| 适用温度 | -40～180 | ||
| 零件名称 | 材质 |
| 阀体 | 不锈钢CF8M/CF8 |
| 弹簧 | 不锈钢316/304 |
| 阀瓣 | 不锈钢CF8M/CF8 |
| 螺塞垫片 | 聚四氟乙烯PTFE |
| 螺塞 | 不锈钢316/304 |
| 阀盖 | 不锈钢CF8M/CF8 |

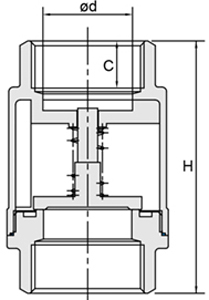

| 序号 | d | L | D |
| 1/4" | 10 | 50 | 26 |
| 3/8" | 13 | 54 | 30 |
| 1/2" | 15 | 57 | 34 |
| 3/4" | 20 | 64 | 42 |
| 1" | 25 | 80 | 49 |
| 1-1/4" | 32 | 82 | 60 |
| 1-1/2" | 40 | 93 | 71 |
| 2" | 50 | 100 | 87 |
| 2-1/2" | 65 | 120 | 110 |
| 3" | 76 | 140 | 125 |
| 4" | 94 | 158 | 155 |
