美彩国际H44F46旋启式衬氟止回阀

产品简介

H44F46旋启式衬氟止回阀 产品说明产品型号:H44F46公称通径:DN15-DN500公称压力:0.6MPa-1.6MPa适用介质:酸、碱、腐蚀性介质适用温

产品型号:H44F46
浏览次数:
详细介绍在线留言
  • H44F46旋启式衬氟止回阀 产品说明

美彩国际产品型号:H44F46

公称通径:DN15-DN500

美彩国际公称压力:0.6MPa-1.6MPa

适用介质:酸、碱、腐蚀性介质

适用温度:0℃-100℃

阀体材质:铸铁、碳钢、不锈钢

美彩国际连接方式:法兰连接


  • H44F46旋启式衬氟止回阀 设计标准

设计标准

GB 12236

结构长度

GB 12221

检验试验

GB/T13927

法兰标准

JB/T79-94;GB 9113.1-26


  • H44F46旋启式衬氟止回阀 主要零件材料

零件名称灰铸铁铸钢不锈耐酸铸钢低碳不锈耐酸铸钢
ZCPRPLRL
阀体/阀盖HT250WCBCF8CF8MCF3CF3M
阀瓣/阀杆351Cr131Cr18Ni91Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2
衬里/阀座PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
紧固螺栓WCB1Cr17Ni21Cr18Ni9Ti
螺母PTFE(F4)CF8CF8


  • H44F46旋启式衬氟止回阀 外形尺寸

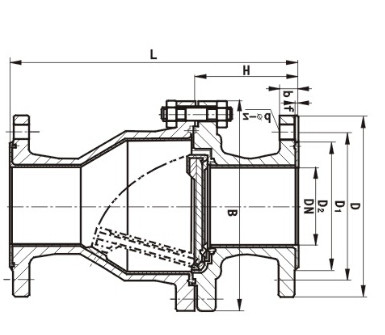

                                                       旋启式衬氟止回阀(图1)

DNLDD1D2fbB
15130805540212105
20150906550214115
251601007560214128
321801209070214145
4020013010080314160
5023014011090314178
65290160130110314205
80310190150128316230
100350210170148316255
125400240200178318305
150480265225202318345
200600320280258320415
250650375335312322490
300700440395365422540
350790490445415422585
400914540595565422635
450978595550520422680
500978645600570424740
