凸耳对夹式止回阀产品说明

美彩国际产品口径 DN50-DN1200

美彩国际产品压力 150LB-2500LB

产品材质 WCB,CF8,A105,F304,F316

适用温度：-20℃～425℃

适用介质：水、油品、蒸汽

连接方式：对夹法兰连接

凸耳对夹式止回阀设计标准

设计制造标准	美彩国际API594,API 6D,ASME B16.34
结构长度	API 594,API 6D，ASME B16.10
连接尺寸	美彩国际ASME B16.5,ASME B16.47
试验标准	API 598,API 6D

凸耳对夹式止回阀产品特点

美彩国际1、对夹凸耳双瓣止回阀结构长短、体积小、重量轻、为阀门安装、搬运、存放及管道布置带来很大便利，并能节省成本。

2、降低了线震动，为了把线震动降低到小限度或排除线震动，须在液流有机会逆流之前尽快关闭止回阀。
美彩国际双瓣止回阀当中的每个瓣片尺寸只有全结构止回阀瓣尺寸的一半，它所经历是降低了流体阻力，并可以更加快速地移动到关闭位置。它们的旋转半径只有常规止回阀的一半。其从打开位置到关闭位置的前沿距离减半，从而把行程时间降低

美彩国际3、双瓣止回阀减少水锤，各全结构旋启式止回阀对比，双瓣式止加回阀的瓣片已经被大大地降低了重量，其能够把砰击和水锤现象降低到小限度。

凸耳对夹式止回阀外形尺寸

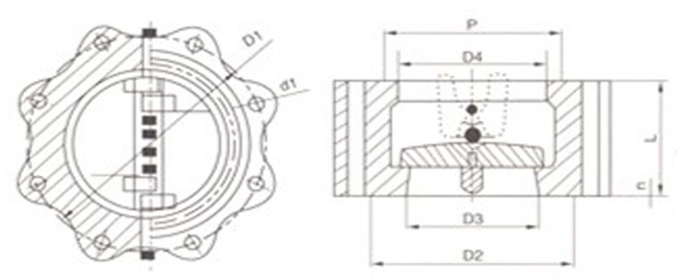

凸耳对夹式止回阀(图1)

口径		尺寸
NPS	DN	L	D	D1	D2		D3	D4
NPS	DN	L	D	D1	RF	RJ	D3	D4
8	200	127	343	298.5	270	273	203	210
10	250	146	406	362	324	330	254	266
12	300	181	483	432	381	406	305	310
14	350	184	533	476	413	425	350	355
16	400	191	597	540	470	483	400	405
18	450	203	635	578	533	546	450	455
20	500	219	699	636	584	597	500	505
24	600	222	813	749.6	692	711	600	605
28	700	305	837	795.5	762	′-	700	700
30	750	305	887	846	813	′-	746	750
32	800	305	941	900	864	′-	796	800
36	900	368	1057	1009.5	972	′-	898	910
42	1050	432	1226	1171.5	1130	′-	1050	1055
