H41H不锈钢升降式止回阀

产品简介

H41H不锈钢升降式止回阀 产品说明产品型号:H41H、H41W、H41N公称通径:DN15-DN300公称压力:1.6MPa-6.4MPa适用介质:水、油品、

产品型号:H41H
浏览次数:
详细介绍在线留言
  • H41H不锈钢升降式止回阀 产品说明

美彩国际产品型号:H41H、H41W、H41N

美彩国际公称通径:DN15-DN300

美彩国际公称压力:1.6MPa-6.4MPa

美彩国际适用介质:水、油品、蒸汽等

适用温度:-20℃-425℃

美彩国际阀体材质:铸钢、不锈钢等


  • H41H不锈钢升降式止回阀 设计标准

设计及制造标准

GB/T12235

法兰连接尺寸标准

JB/T74-94、GB/T9113

结构长度标准

美彩国际GB/T12221-2005


  • H41H不锈钢升降式止回阀 性能参数

型号

美彩国际H41H-16C~100

H41Y-16C~100

美彩国际H41W-16P~100

工作压力(MPa)

1.6~10.0

适用温度(℃)

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳钢

铬镍钛不锈钢

密封面

堆焊铬不锈钢

堆焊硬质合金

铬镍钛不锈钢

垫片

钢带石墨参缠绕

聚四氟乙烯


  • H41H不锈钢升降式止回阀 外形尺寸

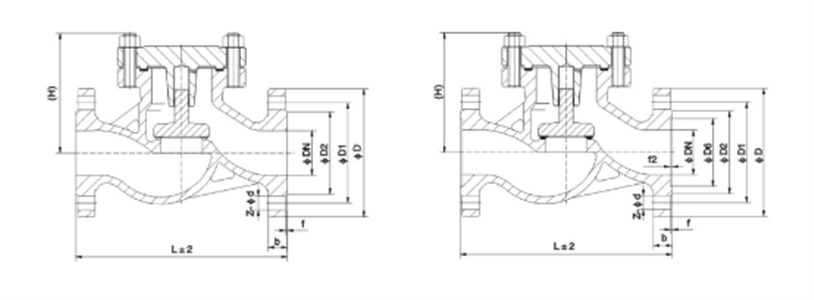

            H41H不锈钢升降式止回阀(图1)

DN

L

D

D1

D2

b

H

15

130

95

65

45

14

77

20

150

105

75

55

14

77

25

160

115

85

65

14

80

32

180

135

100

78

16

85

40

200

145

110

85

16

95

50

230

160

125

100

16

105

65

290

180

145

120

18

120

80

310

195

160

135

20

130

100

350

215

180

155

20

140

125

400

245

210

185

22

155

150

480

280

240

210

24

180

200

600

335

295

265

26

215

250

730

405

355

320

30

260

300

850

460

410

375

34

315
