减压阀
螺纹薄膜型减压阀
产品简介
News Center
新闻中心螺纹薄膜型高灵敏度减压阀特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的管路。
螺纹薄膜型高灵敏度减压阀和同类减压阀相比,膜片对下游压力变化的传感特别明显,下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。
螺纹薄膜型高灵敏度减压阀属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。
公称压力(Mpa) | 1.6 |
壳体试验压力(Mpa)* | 2.4 |
密封试验压力(Mpa) | 1.6 |
美彩国际最高进口压力(Mpa) | 1.6 |
出口压力范围(Mpa) | 0.03-1.0 |
压力特性偏差(Mpa)△P2P | 美彩国际GB12246-1989 |
美彩国际流量特性偏差(Mpa)P2G | GB12246-1989 |
渗漏量 | GB12245-1989 |
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
调节弹簧 | 60Si2Mn |
DN | 美彩国际15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 美彩国际40(1-1/2") | 美彩国际50(2") |
Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |

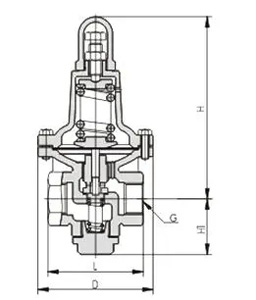

DN | G | L | H1 | H | D |
15(1/2") | Rc1/2" | 95 | 55 | 170 | 100 |
美彩国际20(3/4") | Rc3-4" | 95 | 55 | 170 | 100 |
25(1") | Rc1" | 100 | 60 | 190 | 120 |
美彩国际32(1-1/4") | 美彩国际Rc1-1/4" | 165 | 75 | 220 | 150 |
40(1-1/2") | Rc1-1/2" | 190 | 90 | 250 | 180 |
50(2") | RG2" | 200 | 110 | 300 | 220 |
