美彩国际Q615S气动塑料三通球阀

产品简介

Q615S气动塑料三通球阀 产品说明产品型号:Q615S、Q614S阀体材质: PVC、UPVC、PPH、CPVC、PVDF、PP等阀芯材质:PVC、UPVC、

产品型号:Q615S
浏览次数:
详细介绍在线留言
  • Q615S气动塑料三通球阀 产品说明


产品型号:Q615S、Q614S

美彩国际阀体材质: PVC、UPVC、PPH、CPVC、PVDF、PP等

阀芯材质:PVC、UPVC、PPH、CPVC、PVDF、PP等

阀座材质: PTFE

美彩国际连接方式:双由令、承插焊、法兰等

美彩国际法兰标准: GB、ANSI、DIN、JIS

压力等级: PN10、PN16

结构形式:三通L型、三通T型

气动执行器: AT执行器, GT执行器


  • Q615S气动塑料三通球阀 性能参数


公称通径DN(mm)

15

20

25

32

40

50

65

80

100

公称压力(MPa)

PN1.0-1.6MPa

连接方式

法兰、螺纹、由令

阀体结构

一体、三通L、三通T

阀体材质

UPVC、CPVC、PP

阀芯材质

美彩国际UPVC、CPVC、PP

密封材质

PTFE

适用温度

0~+60℃

适用介质

美彩国际PVC兼容的食品工业化学溶剂

配置执行机构

GT、AT、ST系列单双作用气动执行器

控制方式

开关两位控制、4~20mA模拟量信号控制

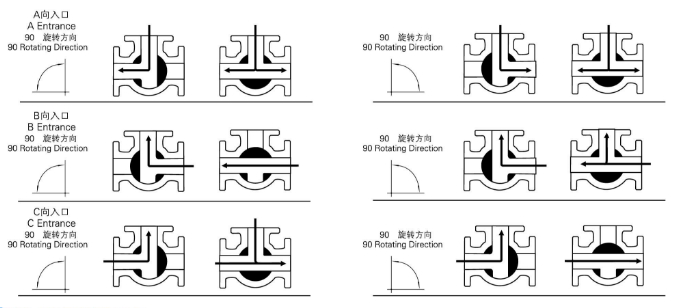

Q615S气动塑料三通球阀 流通方向


  • Q615S气动塑料三通球阀(图1)

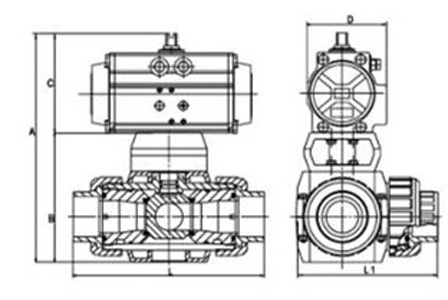

  • Q615S气动塑料三通球阀 外形尺寸


                                                           Q615S气动塑料三通球阀(图2)

SIZE

A

B

C

D

L

L1

10

195

105

90

140

138

122

15

195

105

90

140

138.5

122.5

20

212

122

90

140

166

146

25

223

122

101

162

172

146

32

261

160

101

162

224

196.5

40

233

160

73

207

234.5

203

50

251

178

73

207

269.5

231.5
