Q641TC气动陶瓷球阀

产品简介

Q641TC气动陶瓷球阀产品说明产品型号：Q641TC球阀公称尺寸：DN15～DN200（0.5”～8”）压力等级：PN6～PN40；ANSI 150～300

产品型号：Q641TC

浏览次数：

产品咨询 0510-83121633

product

产品展示

tel-phone

0510-83121633

查看全部

美彩国际News Center

新闻中心

详细介绍在线留言

Q641TC气动陶瓷球阀产品说明

美彩国际产品型号：Q641TC

美彩国际球阀公称尺寸：DN15～DN200（0.5”～8”）

压力等级：PN6～PN40；ANSI 150～300LB（磅級）

阀体材质：碳钢WCB、A105、不锈钢304、316、304L、316L

美彩国际球阀內件材质：结构陶瓷

驱动方式：气动

美彩国际陶瓷球阀使用温度：-20～300℃

Q641TC气动陶瓷球阀主要性能规范

名称		（调节）陶瓷球阀	超硬密封面球阀
公称通径DN（mm）		15-300	50-300
公称压力PN（MPa）		美彩国际1.0 1.6 2.5	美彩国际1.0、1.6、2.5、4.0
试验压力（MPa）	强度	1.6 2.4 3.8	美彩国际1.6、2.4、3.8、6
	密封	1.1 1.8 2.8	1.1、1.8、2.8、4.4
适用温度		≤150℃
适用介质		煤粉、煤渣、粉状颗粒、等及石灰石、石膏浆液腐蚀性介质
驱动方式		手动、电动、气动
连接形式		美彩国际法兰、内螺纹、外螺纹、焊接

Q641TC气动陶瓷球阀主要零件材料

名称	（调节）陶瓷球阀	超硬密封面球阀
阀体	美彩国际WCB、304、316	WCB、304、316
阀杆	2Cr13、304、316	美彩国际2Cr13、304、316
阀座	陶瓷	不锈钢表面超硬处理
球体	陶瓷、硬度HV≥	美彩国际不锈钢表面硬度HRC60-70
流道	陶瓷、硬度HV≥	美彩国际碳钢表面硬度HRC60-70
填料	特种盘根、聚四氟乙烯、柔性石墨

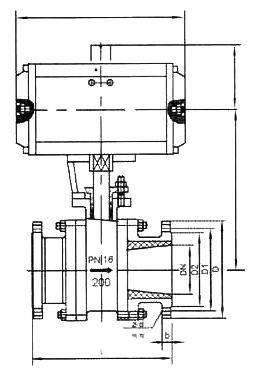

Q641TC气动陶瓷球阀外形尺寸

Q641TC气动陶瓷球阀(图1)

型号	PN	尺寸（mm）
型号	PN	DN	D	D1	D2	b	f	L	n-d
Q641TC Q641SY	1.0MPa	15	95	65	45	14	2	130	4x14
		20	105	75	55	16	2	130	4x14
		25	115	85	65	16	2	140	4x14
		32	135	100	78	18	2	165	4x18
		40	145	110	85	18	3	165	4x18
		50	160	125	100	20	3	203	4x18
		65	180	145	120	20	3	222	4x18
		80	195	160	135	22	3	241	4x18
		100	215	180	155	22	3	305	8x18
		125	245	210	185	24	3	356	8x18
		150	280	240	210	24	3	394	8x23
		200	335	295	265	26	3	457	8x23
		250	390	350	320	28	3	533	12x23
		300	440	400	368	28	4	610	12x23
	1.6MPa	15	95	65	45	14	2	130	4x14
		20	105	75	55	14	3	130	4x14
		25	115	85	65	14	3	140	4x14
		32	135	100	78	16	3	165	4x18
		40	145	110	85	16	3	165	4x18
		50	160	125	100	16	3	203	4x18
		65	180	145	120	18	3	222	4x18
		80	195	150	135	20	3	241	8x18
		100	215	180	155	20	3	305	8x18
		125	245	210	185	22	3	356	8x18
		150	280	240	210	24	3	394	8x22
		200	335	295	365	26	3	457	12x22
		250	405	355	320	30	3	533	12x25
		300	460	410	375	30	3	610	12x25
	2.5MPa	15	95	65	45	16	2	130	4x14
		20	105	75	55	16	2	130	4x14
		25	115	85	65	16	2	140	4x14
		32	135	100	78	18	2	165	4x18
		40	145	110	85	18	3	165	4x18
		50	160	125	100	20	3	203	4x18
		65	180	145	120	22	3	222	8x18
		80	195	160	135	22	3	241	8x18
		100	230	190	160	24	3	305	8x23
		125	270	220	188	28	3	356	8x25
		150	300	250	218	30	3	394	8x25
		200	360	310	278	34	3	457	12x25
		250	425	370	332	36	3	533	12x30
		300	485	430	390	40	4	610	16x30
